Идентификация блока питания: от визуального осмотра до анализа характеристик

Персональный компьютер для многих пользователей остается своего рода «черным ящиком». Мы знаем о процессоре, видеокарте, объеме оперативной памяти, но часто упускаем из виду один из самых критически важных компонентов — блок питания (БП или PSU — Power Supply Unit). Это не просто коробка с проводами, а сердце всей системы, обеспечивающее стабильным и качественным электропитанием каждый элемент, от материнской платы до жесткого диска. Правильная идентификация и понимание характеристик вашего БП — это первый шаг к успешному апгрейду, диагностике неисправностей или просто к более глубокому пониманию работы вашего ПК. Разнообразные электронные компоненты и готовые решения можно найти на специализированных ресурсах, таких как https://radaelectron.ru, но прежде чем что-то покупать, необходимо точно определить, что именно установлено в вашем системном блоке сейчас. В этой статье мы подробно разберем, как это сделать.

Что такое блок питания и где его найти?

Прежде чем погружаться в технические дебри спецификаций и сертификатов, необходимо научиться безошибочно находить и визуально определять блок питания внутри корпуса компьютера. Это основа, без которой дальнейшие шаги невозможны. Блок питания выполняет две ключевые функции: преобразует переменный ток (AC) из бытовой электросети в постоянный ток (DC) низкого напряжения, необходимый для работы компьютерных комплектующих, и распределяет этот ток по нескольким линиям с разным напряжением (+12В, +5В, +3.3В).

Визуальная идентификация: первые шаги

Найти блок питания в системном блоке довольно просто, даже если вы никогда раньше не заглядывали внутрь. Следуйте этим простым шагам:

1. Осмотрите зад

Осмотрите заднюю панель системного блока. Место, куда подключается силовой кабель от розетки, и есть задняя часть блока питания. Обычно здесь же расположен выключатель (часто с маркировкой I/O) и вентиляционная решетка.

• Определите расположение внутри корпуса. В большинстве современных корпусов формата ATX блок питания находится в нижней части, под материнской платой. Это улучшает охлаждение, так как БП забирает холодный воздух снизу и выбрасывает его назад, не нагревая остальные компоненты. В более старых или компактных системах он может быть расположен вверху, над процессором.
• Откройте боковую панель. Чтобы получить доступ к самому устройству и его информационной наклейке, вам потребуется снять боковую крышку корпуса (обычно левую, если смотреть спереди). Перед этим обязательно полностью обесточьте компьютер, отсоединив силовой кабель от розетки.

После того как вы открыли корпус, вы увидите металлическую коробку, от которой к материнской плате и другим устройствам (видеокарте, дискам) идет толстый жгут проводов. Это и есть ваш блок питания.

Современное расположение БП в нижней части корпуса не только эстетично (позволяет скрыть кабели), но и функционально: оно создает отдельный контур охлаждения, повышая общую стабильность системы.

Расшифровка маркировки: как читать этикетку блока питания

Самый надежный способ определить все характеристики блока питания — изучить его информационную наклейку (стикер). Обычно она располагается на одной из боковых граней устройства. На этой наклейке производитель указывает все ключевые параметры, которые необходимы для понимания возможностей БП. Даже если вы не являетесь техническим специалистом, разобраться в этих данных вполне реально.

Информационная наклейка — главный источник сведений о вашем блоке питания.

Ключевые параметры на наклейке

Давайте разберем по пунктам, на что именно нужно обращать внимание при изучении стикера:

• Производитель и модель (Manufacturer / Model Name): Первое, что бросается в глаза. Зная точное название модели (например, Cooler Master MWE 750 Gold V2 или DeepCool PQ850M), вы можете найти подробные обзоры, тесты и отзывы в интернете, что даст полное представление о качестве и надежности устройства.
• Общая выходная мощность (Total Power / Max. Output): Это самая известная характеристика, измеряемая в ваттах (W). Например, 550W, 750W, 1000W. Она показывает, какую суммарную мощность блок питания способен отдать всем компонентам компьютера под пиковой нагрузкой.
• Таблица распределения мощности по линиям (DC OUTPUT): Пожалуй, самая важная часть этикетки. Она показывает, как общая мощность распределяется по разным линиям напряжения.
• Сертификат эффективности (80 PLUS): Часто на наклейке можно увидеть логотип стандарта 80 PLUS (Standard, Bronze, Silver, Gold, Platinum, Titanium). Он говорит об энергоэффективности устройства, то есть о том, какая часть энергии из розетки преобразуется в полезную для ПК, а какая теряется в виде тепла.
• Входное напряжение (AC INPUT): Указывает, в каких электросетях может работать БП. Большинство современных моделей поддерживают широкий диапазон (100-240V), что позволяет использовать их в любой стране мира без переключателей.

Общая мощность блока питания — это важный, но не единственный ориентир. Качество распределения этой мощности по линиям гораздо важнее для стабильности и производительности системы.

Самое главное — таблица распределения мощности (DC output)

Современный компьютер потребляет энергию по нескольким линиям с разным напряжением. Понимание этой таблицы — ключ к правильной оценке блока питания. Она обычно выглядит как сетка со столбцами: напряжение (V), максимальный ток (A) и иногда максимальная мощность (W) для каждой линии.

Линия +12в (+12v rail)

Это самая важная линия в любом современном ПК. Именно от нее питаются наиболее «прожорливые» компоненты: центральный процессор (CPU) и видеокарта (GPU). Мощность, которую БП может отдать по этой линии, является определяющим фактором его реальной производительности. Чтобы рассчитать ее, нужно умножить значение тока (Амперы, A) на напряжение (12В). Например, если в таблице для линии +12V указан ток 62А, то ее мощность составляет 62 * 12 = 744 Вт. У качественного блока питания мощность по линии +12В должна быть максимально приближена к его общей заявленной мощности.

Мощность по линии +12В является определяющим фактором для любого современного игрового или рабочего компьютера. Именно на этот показатель следует обращать внимание в первую очередь.

Иногда вы можете встретить упоминание о «Single Rail» (одна линия) или «Multi Rail» (несколько линий) +12В. В современных БП чаще всего используется одна мощная линия, что упрощает подключение компонентов. Multi-Rail разделяет линию +12В на несколько с ограничением по току на каждой, что теоретически повышает безопасность, но может вызвать проблемы с очень мощными видеокартами, если неправильно распределить нагрузку.

Эти линии использовались для питания многих компонентов в старых компьютерах. Сегодня их роль значительно уменьшилась. В основном они питают SATA-накопители (SSD и HDD), периферийные устройства, USB-порты и некоторые элементы материнской платы. В таблице часто указывается их индивидуальный максимальный ток, а также комбинированная максимальная мощность (Combined Power), которая обычно не превышает 100-130 Вт даже в мощных БП. Высокие показатели по этим линиям для современного ПК не критичны.

Вспомогательные линии (-12в и +5VSB)

Линия -12В является рудиментом старых стандартов и сегодня практически не используется, потребляя мизерную мощность. А вот линия +5VSB (Standby) очень важна. Она подает дежурное питание на материнскую плату, даже когда компьютер выключен. Благодаря ей работают функции пробуждения по сети (Wake-on-LAN), включения с клавиатуры или мыши, а также подзарядка гаджетов через USB-порты в спящем режиме. Ее мощность обычно составляет 10-15 Вт (2-3А).

Типы разъемов и кабелей: что и куда подключать?

Изучив информационную наклейку, вы получили представление о «мозге» блока питания — его электрических характеристиках. Теперь пришло время познакомиться с его «нервной системой» — проводами и разъемами, которые доставляют энергию ко всем компонентам. Идентификация этих коннекторов не менее важна, чем понимание мощности, ведь именно от их наличия и количества зависит, сможете ли вы подключить новую видеокарту или дополнительный жесткий диск.

Прежде чем мы рассмотрим каждый разъем в отдельности, стоит упомянуть о конструктивных различиях блоков питания, которые напрямую влияют на кабели. Существует три основных типа:

• Немодульные (Non-Modular): Все кабели жестко впаяны в корпус блока питания. Это самый бюджетный вариант, но он создает трудности с укладкой проводов (кабель-менеджментом), так как все неиспользуемые «хвосты» придется как-то прятать в корпусе.
• Полумодульные (Semi-Modular): Основные, обязательные кабели (питание материнской платы и процессора) впаяны, а остальные (для видеокарты, накопителей) можно подключать по мере необходимости. Это золотая середина по удобству и цене.
• Полностью модульные (Fully-Modular): Абсолютно все кабели отсоединяются. Это самый удобный и эстетичный вариант, идеальный для энтузиастов и сборок в компактных корпусах. Он позволяет использовать только нужные провода, что улучшает циркуляцию воздуха и внешний вид системы.

Основные типы коннекторов и их назначение

Давайте пройдемся по всему «арсеналу» разъемов, которые вы можете обнаружить у своего блока питания.

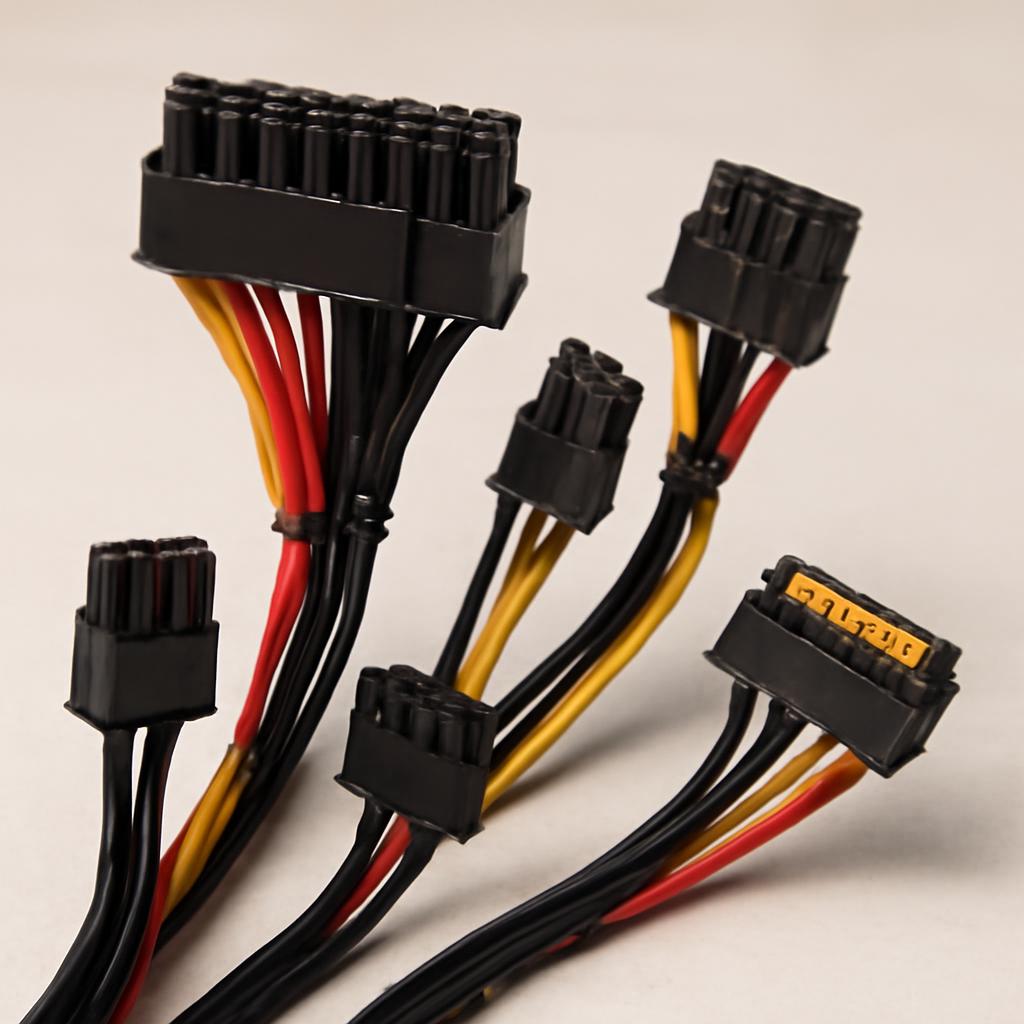

Набор стандартных коннекторов блока питания формата ATX.

1. основной разъем питания материнской платы (24-pin ATX)

Это самый большой и заметный разъем. Он состоит из 24 контактов и подключается к соответствующему порту на материнской плате, обеспечивая ее основное питание. В некоторых блоках питания и на старых материнских платах он может быть выполнен в формате 20+4 pin, где 4-контактная секция отсоединяется для совместимости со старыми стандартами (20-pin).

2. питание процессора (4+4 pin EPS / ATX12v)

Второй по важности коннектор, отвечающий за питание центрального процессора. Современные материнские платы имеют 8-контактный разъем (EPS12V) для питания CPU. Чтобы обеспечить совместимость, кабель от БП обычно выполнен в виде двух соединяемых 4-контактных секций (4+4 pin). На бюджетных или старых платах может быть только 4-контактный разъем, в который вставляется одна половинка этого кабеля. Мощные процессоры и материнские платы для разгона могут требовать подключения двух таких разъемов (например, 8 + 4 pin или даже 8 + 8 pin).

3. питание видеокарты (6+2 pin PCIe)

Этот разъем — головная боль многих начинающих сборщиков. Современные видеокарты, особенно игровые, требуют дополнительного питания напрямую от блока питания. Для этого используется разъем PCIe (PCI Express). Он имеет универсальную конструкцию 6+2 pin: основная 6-контактная часть и отсоединяемая 2-контактная. Это позволяет подключать его как к 6-пиновым, так и к 8-пиновым разъемам на видеокарте. Перед покупкой новой видеокарты критически важно проверить, сколько и каких разъемов PCIe она требует, и есть ли они у вашего БП в нужном количестве.

Перед апгрейдом видеокарты всегда проверяйте наличие и количество необходимых разъемов PCIe на вашем блоке питания. Нехватка коннекторов — одна из самых частых причин невозможности установить новую мощную GPU.

4. питание накопителей и периферии (SATA power)

Плоский, Г-образный разъем, который стал стандартом для питания всех современных жестких дисков (HDD) и твердотельных накопителей (SSD) формата 2.5″ и 3.5″. Также через него часто запитываются контроллеры подсветки, хабы для вентиляторов и другие периферийные устройства внутри корпуса.

5. устаревший разъем molex (4-pin peripheral)

Этот 4-контактный разъем был стандартом для питания старых IDE-дисков и CD/DVD-приводов. Сегодня он встречается все реже, но до сих пор используется для питания некоторых корпусных вентиляторов, помп систем водяного охлаждения и различных контроллеров. Большинство современных БП все еще имеют хотя бы один кабель с такими разъемами.

Сравнение типов блоков питания по модульности

Чтобы вам было проще ориентироваться, мы свели ключевые отличия разных типов БП в одну таблицу.

Критерий Немодульные (Non-Modular) Полумодульные (Semi-Modular) Полностью модульные (Fully-Modular) ЦенаСамая низкая Средняя Самая высокая Удобство укладки кабелейНизкое (много лишних проводов) Высокое Максимальное Влияние на охлаждениеМожет ухудшать циркуляцию воздуха Минимальное Отсутствует (при правильной укладке) Целевая аудиторияБюджетные сборки, где экономия на первом месте Большинство пользователей, оптимальный выбор Энтузиасты, моддеры, сборки в компактных корпусах

Модульная система подключения кабелей — это не просто удобство, это инвестиция в лучший воздушный поток внутри корпуса, что напрямую влияет на температуру и стабильность работы всех компонентов.

Таким образом, определив тип вашего блока питания и разобравшись с набором его коннекторов, вы получаете полную картину его возможностей. Вы знаете не только, сколько мощности он может выдать, но и какие именно устройства вы сможете к нему подключить. Эта информация является фундаментом для любых дальнейших действий, будь то диагностика неисправности или планирование апгрейда системы.

Сертификация 80 PLUS и другие признаки качества

Вы определили мощность, изучили таблицу напряжений и разобрались с разъемами. Казалось бы, вся необходимая информация у вас в руках. Однако существует еще один пласт характеристик, который отделяет действительно качественный и надежный блок питания от бюджетного «ящика с проводами». Речь идет об энергоэффективности, схемотехнике и системах защиты. Эти параметры не всегда очевидны при беглом осмотре, но именно они определяют, насколько стабильно, тихо и долго будет работать ваш компьютер.

Что такое сертификат 80 PLUS?

На наклейке многих блоков питания можно заметить логотип «80 PLUS» с добавлением Bronze, Silver, Gold, Platinum или Titanium. Это не просто маркетинговая наклейка, а стандарт сертификации энергоэффективности. Он показывает, какой процент переменного тока (AC) из розетки блок питания преобразует в постоянный ток (DC) для компонентов, а какой — теряет в виде тепла. Проще говоря, чем выше эффективность, тем меньше энергии тратится впустую.

Например, если вашему ПК требуется 400 Вт мощности, то блок питания с эффективностью 80% будет потреблять из розетки 500 Вт (400 / 0.8 = 500), при этом 100 Вт будут рассеиваться в виде тепла. Блок питания с эффективностью 90% (уровень Gold) для той же задачи потребит всего 444 Вт (400 / 0.9 ≈ 444), а на нагрев уйдет лишь 44 Вт. Разница очевидна.

Высокая энергоэффективность — это не только экономия на счетах за электричество. Это, в первую очередь, меньший нагрев, что позволяет вентилятору БП работать на более низких оборотах, делая систему тише, и продлевает срок службы электронных компонентов.

Сертификация 80 PLUS имеет несколько уровней, каждый из которых требует определенного минимального КПД при разной нагрузке (20%, 50% и 100% от номинальной мощности). Чем выше уровень, тем строже требования.

Уровень сертификата КПД при 20% нагрузки КПД при 50% нагрузки КПД при 100% нагрузки 80 PLUS Standard80% 80% 80% 80 PLUS Bronze82% 85% 82% 80 PLUS Silver85% 88% 85% 80 PLUS Gold87% 90% 87% 80 PLUS Platinum90% 92% 89% 80 PLUS Titanium92% 94% 90%

Признаки качества, скрытые внутри

Сертификат — это хорошо, но он не рассказывает всей истории. Качество блока питания определяется его внутренней начинкой. Если вы знаете модель своего БП, вы можете найти в интернете профессиональные обзоры с его «вскрытием» и анализом компонентов. Вот на что обращают внимание эксперты:

• Схемотехника (топология): В современных качественных БП используется преобразователь DC-DC. Это означает, что линии +3.3В и +5В формируются из основной и самой стабильной линии +12В. Такая схема обеспечивает лучшую стабильность напряжений при неравномерной нагрузке, что критически важно для современных систем.
• Компонентная база: Маркером высокого качества служат японские конденсаторы (например, от брендов Nippon Chemi-Con, Rubycon, Nichicon). Они известны своей надежностью и долговечностью, особенно при работе в условиях высоких температур. Наличие таких конденсаторов, особенно во входной цепи, — очень хороший знак.
• Системы защиты: Хороший блок питания — это не только источник энергии, но и защитник ваших комплектующих. Он должен иметь полный набор защит от нештатных ситуаций в электросети. Обычно их обозначают аббревиатурами:

• OVP (Over Voltage Protection) — защита от повышенного напряжения.
• UVP (Under Voltage Protection) — защита от пониженного напряжения.
• OCP (Over Current Protection) — защита от перегрузки по току на отдельных линиях.
• OPP (Over Power Protection) — защита от перегрузки по суммарной мощности.
• SCP (Short Circuit Protection) — защита от короткого замыкания.
• OTP (Over Temperature Protection) — защита от перегрева.

Наличие полного списка этих защит гарантирует, что в случае скачка напряжения, короткого замыкания или перегрузки блок питания просто отключится, не дав «умереть» дорогостоящим процессору и видеокарте.

Примерное распределение популярности блоков питания по стандартам эффективности на потребительском рынке.

Практическое применение: как оценить свой БП и когда его менять?

Вооружившись знаниями о мощности, разъемах и сертификатах, вы можете перейти к главному — оценке вашего текущего блока питания и принятию решения о его возможной замене. Это особенно актуально, если вы планируете апгрейд компьютера, например, установку новой, более мощной видеокарты, или если система начала вести себя нестабильно.

Достаточно ли мощности у моего блока питания?

Это первый вопрос, который возникает при планировании апгрейда. Чтобы на него ответить, нужно сопоставить возможности вашего БП с потребностями системы. Вот простой алгоритм действий:

1. Определите пиковое энергопотребление системы. Сложите TDP (Thermal Design Power) вашего процессора и видеокарты — это два главных потребителя. Добавьте к этому примерно 50-100 Вт на материнскую плату, накопители, оперативную память и систему охлаждения.
2. Воспользуйтесь онлайн-калькулятором. Для более точного расчета существуют специализированные онлайн-сервисы (калькуляторы мощности БП) от ведущих производителей, таких как be quiet!, Cooler Master, Seasonic. Вы вводите в них все свои комплектующие, и система выдает рекомендуемую мощность.
3. Сравните результат с мощностью вашего БП по линии +12В. Именно этот показатель, который вы нашли на наклейке, должен быть выше расчетного энергопотребления.
4. Обеспечьте запас мощности. Крайне рекомендуется, чтобы мощность блока питания превышала пиковое потребление системы на 20-30%. Этот «запас прочности» нужен по нескольким причинам: он позволяет БП работать в режиме максимальной эффективности (обычно при 50-70% нагрузке), снижает шум и нагрев, а также оставляет возможность для будущего апгрейда.

Основными потребителями энергии в современном компьютере являются видеокарта и центральный процессор.

Признаки того, что блок питания пора менять

Даже если мощности формально хватает, со временем блок питания изнашивается и может стать источником проблем. Вот несколько тревожных симптомов, указывающих на необходимость замены:

• Случайные перезагрузки или выключения. Особенно если это происходит под высокой нагрузкой (во время игр, рендеринга видео, стресс-тестов).
• Синий экран смерти (BSOD). Хотя причин у BSOD может быть много, нестабильное питание — одна из самых распространенных.
• Проблемы с запуском ПК. Компьютер не включается с первого раза, запускается через раз или не стартует вовсе, хотя индикаторы на материнской плате горят.
• Посторонние звуки. Громкий гул, треск, щелчки или высокочастотный писк из блока питания — верный признак неисправности его электронных компонентов или вентилятора.
• Физический возраст. Качественные блоки питания рассчитаны на 5-10 лет работы, но со временем их характеристики ухудшаются из-за деградации конденсаторов. Если вашему БП больше 5-7 лет и вы собираете новую систему, лучше заменить его превентивно.

Заключение

Определение характеристик блока питания — это не сложная наука, а доступный каждому навык, который открывает путь к осознанному управлению своим компьютером. Мы рассмотрели все ключевые аспекты: от визуального поиска компонента в корпусе до глубокого анализа его этикетки, типов разъемов и скрытых признаков качества. Теперь вы знаете, что общая мощность в ваттах — лишь верхушка айсберга, а настоящая сила кроется в стабильности линии +12В, наличии современных защит и высоком КПД.

Не пренебрегайте этим важнейшим компонентом. Перед любым апгрейдом всегда начинайте с ревизии своего блока питания, убедитесь, что у него хватит мощности и необходимых коннекторов для новых комплектующих. Помните, что качественный и правильно подобранный БП — это залог стабильности, тишины и долговечности всей вашей системы. Вооружитесь полученными знаниями, откройте корпус своего ПК и познакомьтесь с его «сердцем» поближе. Это первый и самый важный шаг к созданию мощного, надежного и сбалансированного компьютера вашей мечты.
